ご注意

本製品は、製品や車両側強度を考慮し設計されたものではありません。DIY製品の設計・使用に対しての強度や安全性については十分な確認・考慮の上、お客様の責任において安全性を確保した製品の作成をお願いします。

---

ハイエース200系向け製品

製品は「200系ハイエース ナローボディ SUPER-GL用」となります。
200系ハイエースは過去何度かマイナーチェンジ、一部改良が実施されています。一般的には下記年式で区別されています。
・1型：2004年8月～（平成16年8月～）
・2型：2007年8月～（平成19年8月～）
・3型前期：2010年7月～（平成22年7月～）
・3型後期：2012年5月～（平成24年5月～）
・4型：2013年12月～（平成25年12月～）
・5型：2017年12月～（平成29年12月～）
・6型：2020年5月～（令和2年5月～）
年式により仕様、寸法が異なる場合がありますので、設計・購入前に自車の確認をお願いします。
実車での取り付け確認は「4型 2016年9月 LDF-KDH206V S-GL ディーゼル 4WD」です。

---

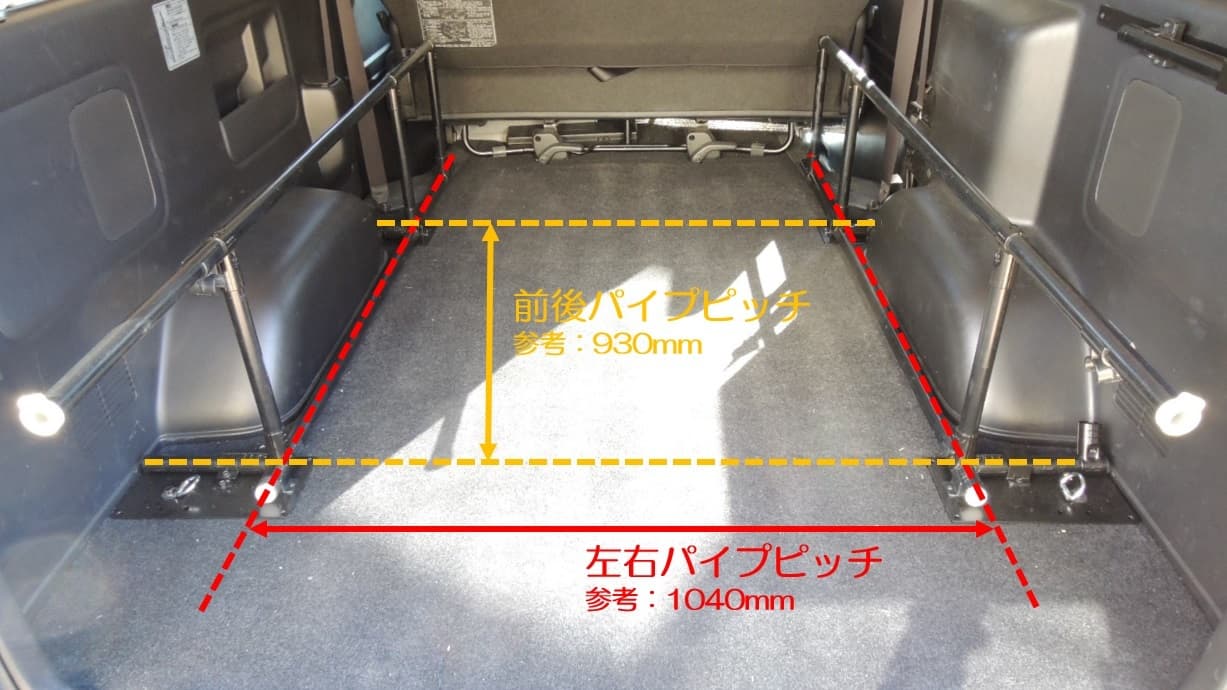

フロアプレートの設計寸法（参考）

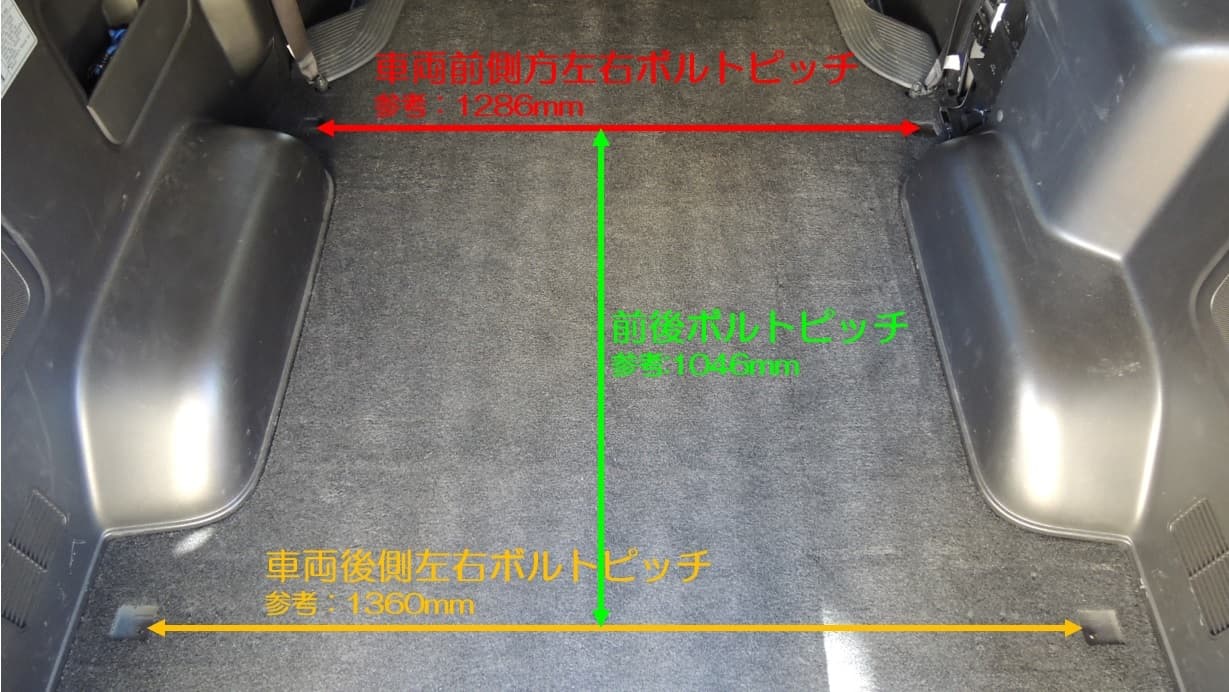

1.取り付ける車両の純正フックピッチを測定し、下記寸法と確認してください（年式や車両ごとの誤差の可能性があるため）。
・前側左右：1286mm
・後側左右：1360mm
・前後間：1046mm

2.ピッチが正しい場合は、参考寸法図の寸法を参考に設計してください。
3.ピッチが合わない場合は、寸法差を考慮した設計が必要となります。
①プレートの車両取付穴は、M8ボルトに対して12×12の穴が開いています。1枚当たり、前後左右に2mmの調整幅がありますので、誤差がこの範囲に収まる場合は参考図面寸法を参考にして設計してください。
②調整幅に収まらない寸法差がある場合は寸法差を考慮した設計をしてください。

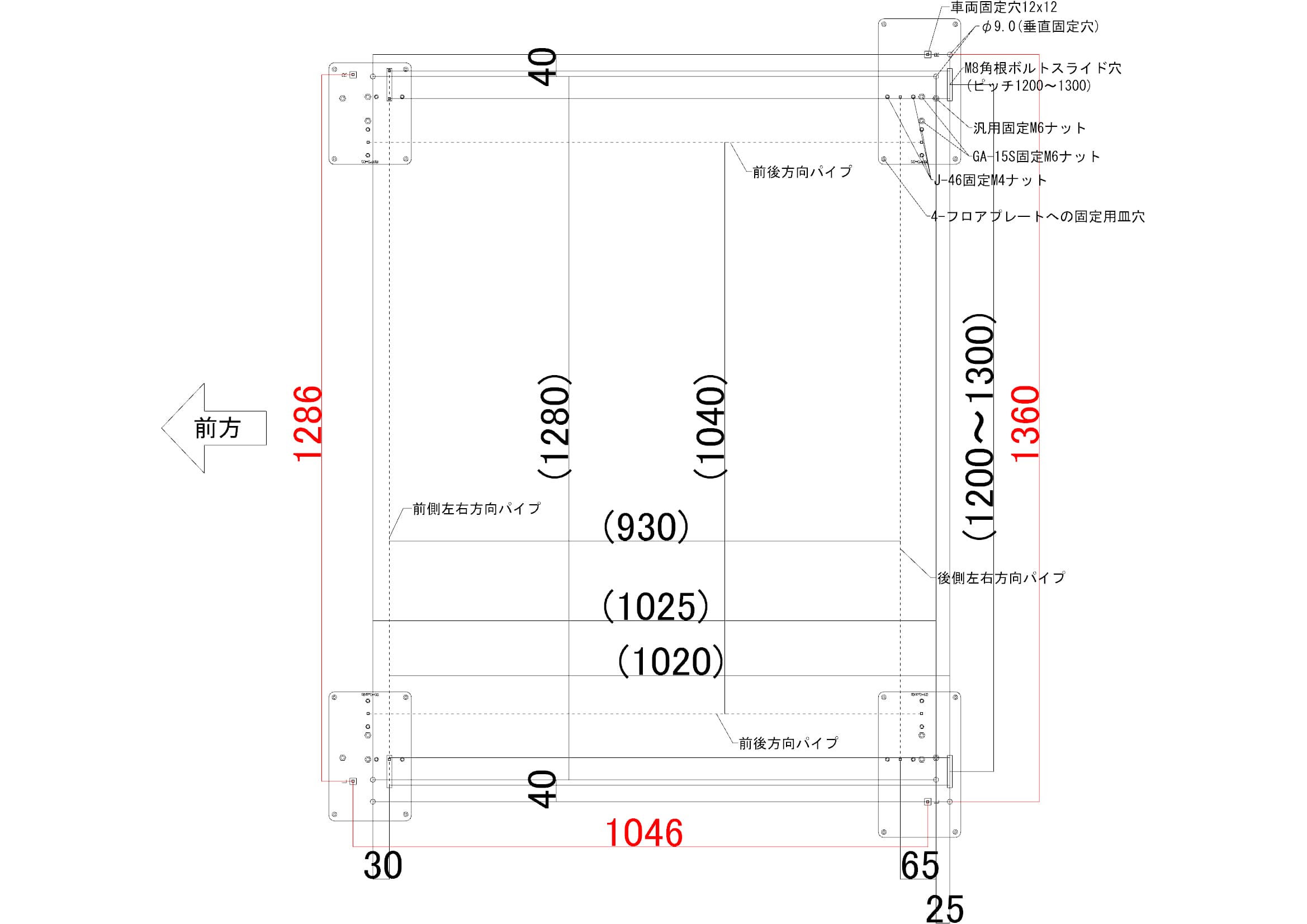

参考寸法図（プレートLの場合）

車両純正フックピッチ寸法が赤字とした場合の固定ポイント間の参考ピッチ図となります。
